De diode, die maar in één richting stroom doorlaat, wordt o.a. gebruikt voor gelijkrichting. Een diode heeft twee aansluitingen, de anode en de kathode. De stroom loopt van anode naar kathode door de diode. De anode is dus de pluszijde.
 Afbeelding 1 |
 Afbeelding 2 |
In tekening 1 staat het schema-symbool van de diode. Het streepje
geeft de kathode aan. Ook op de behuizing is een streep afgedrukt.
Deze streep geeft eveneens de kathode aan (zie tekening 2).
Bij het zelfbouwen van modelspoor-elektronica worden de 1N4148,
1N4007, BYV28-200 of 1N5408 vaak gebruikt. De 1N4148 kan 100
milliampère verwerken bij maximaal 75 volt. De 1N4007 kan maximaal
één ampère verwerken bij 1000 volt. De BYV28-200 kan maximaal drie
ampère verwerken bij 200 volt en de 1N5408 kan maximaal drie ampère
verwerken bij 1000 volt. De BYV28-200 is uitermate geschikt voor
detectieschakelingen (vier diodes, in combinatie met een stuk
geïsoleerde rails).
De hierboven vermelde spanningen betreffen de sperspanning van de
diode. De sperspanning is de spanning die de diode in tegengestelde
richting (dus niet in de doorlaatrichting) kan weerstaan.
The 1N58xx is a series of medium power, fast, low voltage Schottky diodes, which consists of part number numbers 1N5817 through 1N5825
The 1N581x are typically packaged in the DO-41 axial through-hole case, and in many cases are interchangeable with the 1N4001 series. The 1N582x are typically packaged in the DO-201AD through-hole case, and in many cases are interchangeable with the 1N54xx series.
Being Schottky diodes, the 1N58xx parts have roughly half the forward voltage drop of the 1N400x/1N540x series diodes, which improves efficiency in applications where they are usually forward-biased, such as power converters. The cost is a lower voltage rating and higher reverse leakage (approximately 1 mA at room temperature and increasing with temperature).
Common surface-mount relatives of the 1N58xx series are the SS1x and SS3x series, such the SS14 (1 ampere) and SS34 (3 ampere) surface-mount parts.
| Diode part numbers | ||||||
| Voltage | Thru-hole | Surface-mount | ||||
| 1 Amp | 3 Amp | 5 Amp | 1 Amp | 3 Amp | 5 Amp | |
| (DO-41) | (DO-201AD) | (TopHat) | (SMA) | (SMC) | (SMC) | |
| 20 Volt | 1N5817 | 1N5820 | 1N5823 | SS12 | SS32 | SS52 |
| 30 Volt | 1N5818 | 1N5821 | 1N5824 | SS13 | SS33 | SS53 |
| 40 Volt | 1N5819 | 1N5822 | 1N5825 | SS14 | SS34 | SS54 |
| 50 Volt | — | — | — | SS15 | SS35 | — |
| 60 Volt | — | — | — | SS16 | SS36 | — |
| 80 Volt | — | — | — | SS18 | SS38 | — |
| 100 Volt | — | — | — | SS110 | SS310 | — |

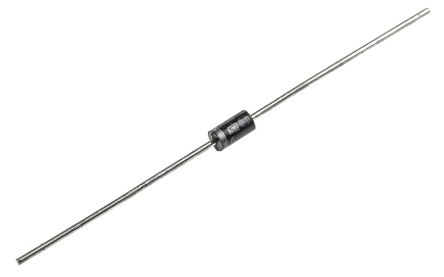

| DO-41 |  |

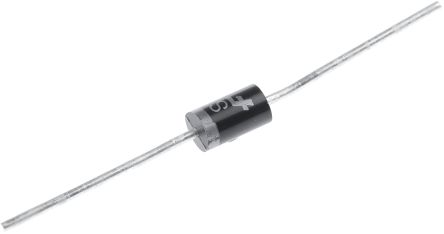

| DO-210AD |  |

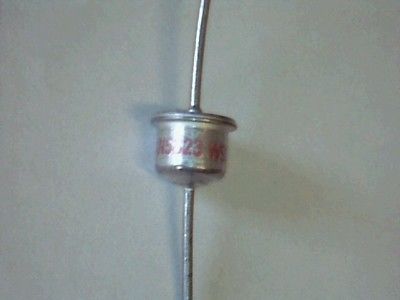

| TopHat |  |
